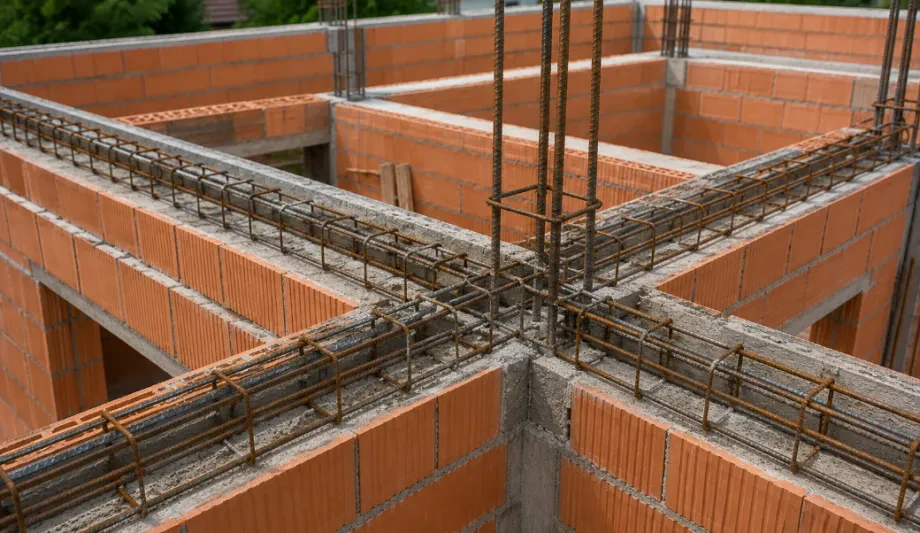

Armierungsstahl für vertikale und horizontale Ringanker und Betonbauteile

Vertikale und horizontale Verbindungselemente, also Ringanker in vertikaler und horizontaler Ausführung, müssen bei jedem gemauerten Bauwerk ausgeführt werden, da Mauerwerk allein nicht ausreichend tragfähig ist. Ziegelsteine übernehmen hauptsächlich vertikale Lasten, können jedoch keine horizontalen Kräfte wie beispielsweise Erdbeben oder Windlasten aufnehmen. Diese horizontalen Belastungen werden durch Stahlbewehrung in den Betonbauteilen aufgenommen. Horizontale Stahlbewehrung wird zudem zur Überbrückung größerer Spannweiten eingesetzt, etwa über Fenstern und Türen, wo sie als Sturz fungiert.

1. Stahlbewehrung im Beton

Der Begriff „Betoneisen“ ist umgangssprachlich und nicht fachlich korrekt. Tatsächlich handelt es sich nicht um Eisen, sondern um Stahl. Der fachliche Begriff lautet Stahlbeton, ein Material, das heute nahezu überall im modernen Bauwesen verwendet wird. Dabei werden Stahlstäbe in Beton eingebettet, der Druckkräfte aufnimmt, während der Stahl Zugkräfte übernimmt.

Stahlbeton zählt aufgrund dieser Kombination zu den vielseitigsten und leistungsfähigsten Baustoffen mit sehr guten mechanischen Eigenschaften und hoher Tragfähigkeit.

2. Wie viel Stahl wird benötigt?

Die erforderliche Menge an Bewehrungsstahl sowie das Verhältnis zwischen Beton und Stahl werden immer von einem Statiker oder einem ausführenden Fachunternehmen berechnet. Eine genaue Dimensionierung ist entscheidend, damit die Konstruktion sowohl statisch sicher als auch wirtschaftlich bleibt.

Eine Überdimensionierung der Bewehrung führt nicht nur zu höheren Kosten, sondern auch zu einer unnötigen Erhöhung des Eigengewichts, was die gesamte Statik des Gebäudes negativ beeinflussen kann. Daher sind präzise Berechnungen unverzichtbar.

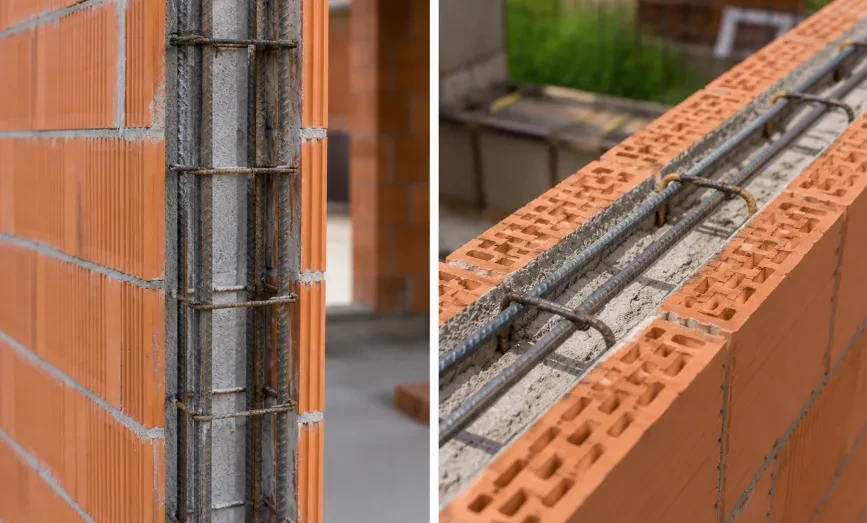

3. Vertikale und horizontale Bewehrung

3.1 Vertikale Bewehrung

Vertikale Ringanker bzw. vertikale Verbindungselemente müssen an allen Gebäudeecken, an freien Kanten tragender Bauteile sowie an allen Anschlüssen tragender Wände ausgeführt werden. Außerdem sind sie über und unter Öffnungen mit einer Fläche von mehr als 1,5 m² erforderlich.

Der Abstand zwischen vertikalen Ringankern darf in der Regel 4 Meter nicht überschreiten. Bei größeren Abständen müssen zusätzliche Bewehrungen ergänzt werden. Diese vertikalen Elemente nehmen hauptsächlich horizontale Kräfte aus Wind und Erschütterungen auf, während die vertikale Last überwiegend vom Mauerwerk getragen wird.

3.2 Horizontale Bewehrung

Horizontale Stahlbewehrung wird unter anderem in Stahlbetondecken und Trägern eingesetzt. Die Abstände zwischen den tragenden Elementen müssen exakt berechnet werden, weshalb die Beteiligung eines Statikers zwingend erforderlich ist. Die Dimensionierung hängt von der Belastung und der Spannweite der Konstruktion ab.

Horizontale Bewehrung findet sich auch in Stürzen über Fenstern und Türen, da diese Öffnungen im Mauerwerk nicht ohne zusätzliche Tragstruktur überbrückt werden können.

Ringanker bilden zusammenhängende, miteinander verbundene Bauteile. Vertikale und horizontale Elemente müssen dabei konstruktiv miteinander verbunden sein. Zwischen diesen Elementen befindet sich in der Regel das Mauerwerk als Füllmaterial, meist aus Ziegeln. Auch die Verbindung zwischen Stahlbewehrung und Mauerwerk muss fachgerecht ausgeführt werden.

4. Bewehrung von vertikalen und horizontalen Ringankern

Vertikale und horizontale Ringanker werden grundsätzlich nach einem statischen Bauplan bewehrt. Vertikale Elemente bestehen meist aus vier Längsstäben, die mit Beton vergossen werden. Dafür wird eine Schalung benötigt, alternativ können Schalungssteine verwendet werden, die bereits als verlorene Schalung dienen und den Arbeitsaufwand reduzieren.

Auch horizontale Ringanker müssen bewehrt werden. Hierbei werden Längs- und Querbewehrungen mit Bügeln verbunden. Die Bewehrung wird in eine vorbereitete Schalung eingelegt und anschließend mit Beton vergossen. Dabei ist eine Überlappung der Bewehrungsstäbe von mindestens 70 cm erforderlich.

Für die Planung und Ausführung wird dringend empfohlen, einen Statiker hinzuzuziehen, der die erforderlichen:

• Bewehrungsarten,
• Querschnitte,
• Betonklassen
• und Dimensionen exakt berechnet.

Eine eigenständige Planung ohne Fachwissen kann zu statischen Fehlern und unnötig hohen Baukosten führen.
